    脉冲涡轮流量计接线图

    发布时间：2021-05-28 02:02:51  点击次数：3057次
    脉冲涡轮流量计接线

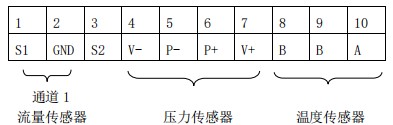

    1.1 传感器接线端子说明
    传感器通道 1（流量信号）：
    1：+，
    2：-。
    传感器通道 2：
    3：+
    2：-。
    压力传感器：
    4：V-， 压力传感器电源-；
    5：P-， 压力传感器信号-；
    6：P+， 压力传感器信号+；
    7：V+， 压力传感器电源+；
    温度传感器（Pt100）：
    8： Pt100（1）；
    9： Pt100（1）；
    10：Pt100（2）。

    1.2 输出接线端子说明及接线方法：

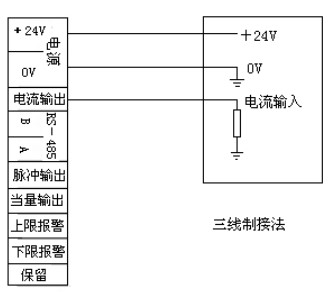

    ①三线制电流接法：

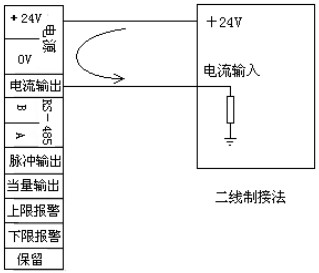

    ②二线制电流接法：
    ③三线制脉冲接法：

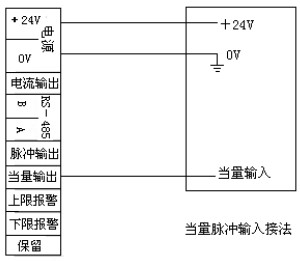

    ④三线制当量接法：
    ⑤报警输出接线方法
