在工业计量当中纯蜜柚直播app新版官网安卓下载是厂家必选的流量计，好多厂家在安装之后不会接线，成了他们的痛点，下面铭创仪表一起与大家探讨纯蜜柚直播app新版官网安卓下载正确接线

一、接线步骤

纯蜜柚直播app新版官网安卓下载脉冲输出型：工作电压：+12VDC或+24VDC两种（客户定货前必须选定一种供电电源）。信号传输距离：小于250米。输出信号：方波信号幅值：+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V.安装：放大器和涡轮流量传感器连接为M16×1.5螺纹，涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器上，用手拧到感觉放大器到底后再把锁紧螺母带紧。接线：脉冲输出型放大器对外引线为三根，红线、白线和屏蔽。红线接正电源，白线为脉冲输出和其它显示仪或设备连接，屏蔽接地。

纯蜜柚直播app新版官网安卓下载接线

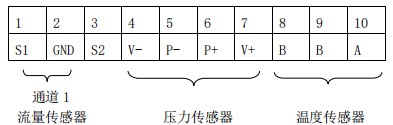

1.1 传感器接线端子说明

传感器通道 1（流量信号）：

1：+，

2：-。

传感器通道 2：

3：+

2：-。

压力传感器：

4：V-， 压力传感器电源-；

5：P-， 压力传感器信号-；

6：P+， 压力传感器信号+；

7：V+， 压力传感器电源+；

温度传感器（Pt100）：

8： Pt100（1）；

9： Pt100（1）；

10：Pt100（2）。

2.2 输出接线端子说明及接线方法：

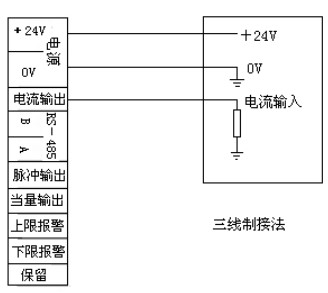

①三线制电流接法：

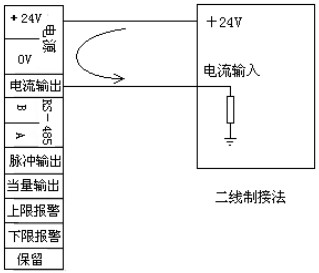

②二线制电流接法：

③三线制脉冲接法：

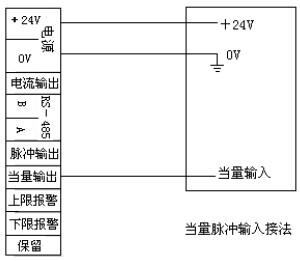

④三线制当量接法：

⑤报警输出接线方法
